風力發電場綜合接地實例

?

一. 前言綜述

風力發電是最新型的綠色能源，我國幅員遼闊，能夠敷設風電場的地域非常多，風力發電場一般都在沿海，隔壁，荒野中，這些地點接地網維護難度較大，因此一次性建設接地網，使其具有30—50年及以上的使用壽命是非常有必要的。風力發電場一般由風機及其配套變壓器以及升壓站組成。

熱鍍鋅鋼材制作的接地網難以保障10年以上的使用壽命，銅及銅覆鋼接地材料能夠使接地網壽命達到30至50年以上，純銅材料價格過于高昂，且強度不及銅覆鋼材料，從性能和價格的綜合比較上，銅覆鋼材料是內陸風力發電場接地系統最佳的材料選擇，沿海及重度腐蝕土壤環境應采用純銅材料制作接地網。

二. 接地網組成

風機及附屬變壓器接地網連接在一起，每臺風機接地網都是一個獨立的接地網，接地要求往往小于4Ω，而風電場升壓站本質上就是一個變電站，其接地網與風機接地網并不連接，要求往往比風機更為嚴格，關于升壓站可參考

風機接地網接地布置方式均為埋深至少0..6-0.8m且在永久性凍土層以下。均由水平接地極+垂直接地極+接地引上線等組成，接地網一般為環形；風機自身接地引上線應與風機土建基礎預埋的熱鍍鋅接地扁鋼連接，配套變壓器接地引上線與接地網連接；垂直接地極采用銅覆鋼接地棒或純銅棒，部分項目還設計接地降阻模塊及雷克石型接地模塊。無論采用銅覆鋼接地材料或純銅材料，材料之間的連接方式均應采用GWELD焊接。

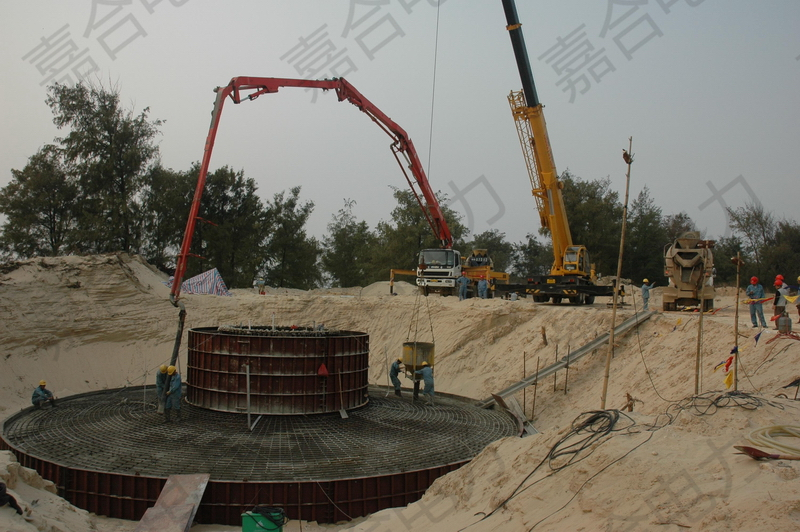

三. 應用圖例
