一.前言綜述

光伏發電作為新興能源，具有純綠色，無污染，能夠與現有的電力送變電網無縫并網等優勢，我國目前大力發展光伏發電，扶持力度較大，推廣前景十分樂觀。光伏發電多處于荒野遠郊，極易遭受雷電危害；占地面積巨大，因此配套的接地網維護工作量巨大；配套的升壓變電站實際上就是一個電力變電站，電力變電站接地網非常重要，因此光伏發電場的接地網應給予足夠的重視。

光伏發電作為新興能源，具有純綠色，無污染，能夠與現有的電力送變電網無縫并網等優勢，我國目前大力發展光伏發電，扶持力度較大，推廣前景十分樂觀。光伏發電多處于荒野遠郊，極易遭受雷電危害；占地面積巨大，因此配套的接地網維護工作量巨大；配套的升壓變電站實際上就是一個電力變電站，電力變電站接地網非常重要，因此光伏發電場的接地網應給予足夠的重視。

熱鍍鋅鋼材制作的接地網難以保障10年以上的使用壽命，銅及銅覆鋼接地材料能夠使接地網壽命達到30至50年以上，純銅材料價格過于高昂，且強度不及銅覆鋼材料，從性能和價格的綜合比較上，銅覆鋼材料是光伏發電場接地系統最佳的材料選擇。

二.接地網組成

光伏發電場接地網主要由光伏發電區接地、逆變室接地和避雷帶、升壓站接地等組成，并相互連接，一般會在逆變室接地引下線處設置集中接地裝置，用于泄放雷電流。接地布置方式均為埋深0.6-0.8m且在永久性凍土層以下。均由水平接地極+垂直接地極+接地引上線等組成，以上材料均采用銅覆鋼接地材料，焊接方式為GWELD放熱焊接。

升壓站接地網實際上和變電站接地網相同，此部分可參見：

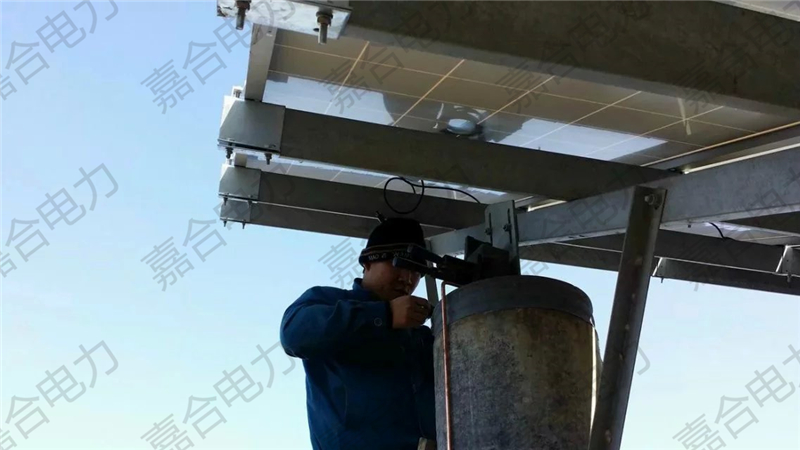

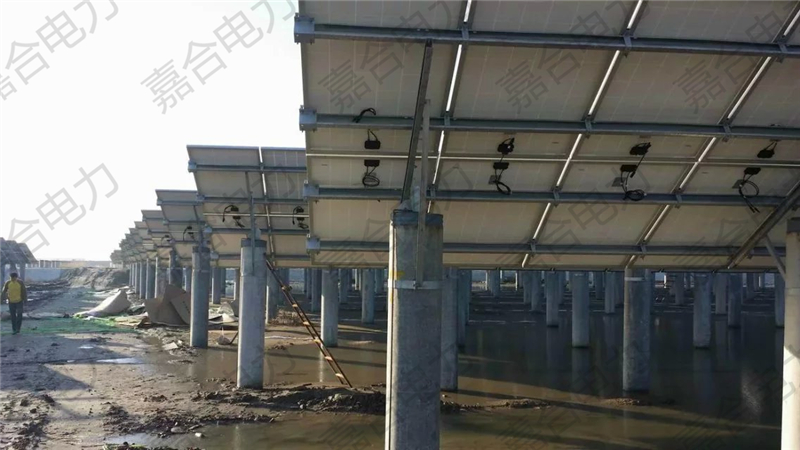

三.應用圖例
