一.產品介紹
GWELD模具夾是配合模具使用的，由于焊接時產生的大量熱量，使模具溫度往往在200℃以上，無法手持，因此必須配套模具夾使用，用于開合閉鎖模具。

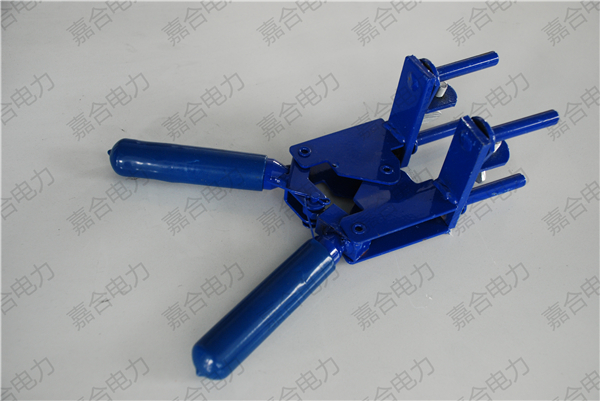

模具夾結構圖
二.如何安裝（至模具）
調整模具各部分位置，使之四個大定位孔在一個平面上。將模具夾四個定位銷插入模具定位孔中，如安裝困難，可分別插入模具2個不同的部分。將模具夾側面護耳上的側面定位銷插入模具小定位孔中，旋緊，注意不可擰的太緊，保持一定的活動量，在焊接時非常重要。需要注意的是模具夾在裝配的前，應觀察，避免模具夾與模具開啟方向不同，開合模具夾，觀察模具的閉合程度，是否對齊沒有縫隙，如有縫隙可拆下鎖扣，通過調節螺絲來調節閉合程度，使之達到完全閉合沒有縫隙的程度即可。
三.模具夾的分類
常用的模具夾分為：標準模具夾、小偏心模具夾和大偏心模具夾三種，同時還有大型模具夾、焊接軌道回流線專用模具夾2種較少使用的模具夾。
|
|
|
|
四.模具夾的型號及典型用途四.模具夾的型號及典型用途
|
序號 |
產品名稱 |
型號規格 |
定位銷中心孔距 |
典型用途 |
|
NO.1 |
標準模具夾 |
MJ-58*4 |
58mm |
常規焊接中的扁帶的對接、T接、線材的T字接等 |
|
NO.2 |
小偏心模具夾 |
MJ-58*4S |
58mm |
扁帶、線材與接地棒的焊接；線材的對接 |
|
NO.3 |
大偏心模具夾 |
MJ-58*4SS |
58mm |
扁帶的十字焊接 |
|
NO.4 |
大型標準模具夾 |
MJ-76*4 |
76mm |
大型扁帶的對接、T接、線材的T字接等 |
|
NO.5 |
大型小偏心模具夾 |
MJ-76*4S |
76mm |
大型扁帶、線材與接地棒的焊接；線材的對接 |
|
NO.6 |
大型大偏心模具夾 |
MJ-76*4SS |
76mm |
大型扁帶的十字焊接、大型線材十字焊接（不切斷） |
|
NO.7 |
焊接軌道回流線專用模具夾 |
MJ-GD |
/ |
焊接回流線、扁帶至軌道中部 |
